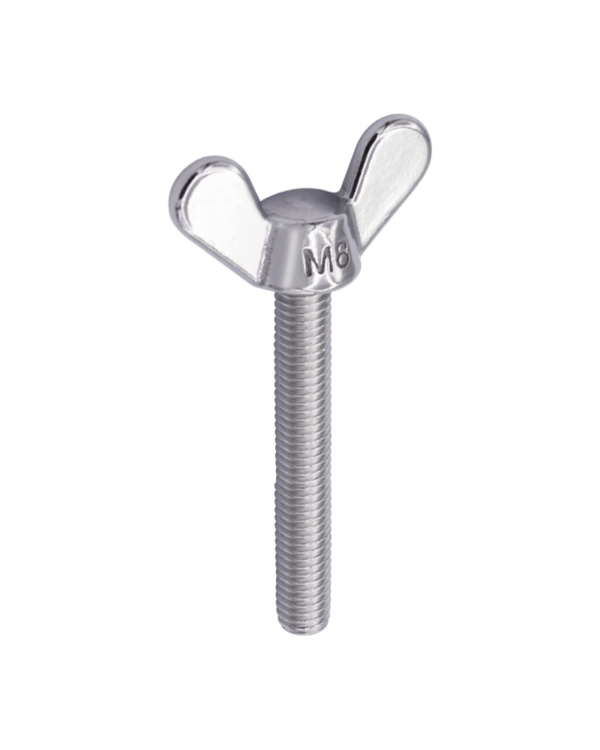

DIN316
蝶形
全螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, A2-70, A4-70
- 表面处理 本色
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 可锻铸铁 | Malleable cast iron | 电镀锌 | M4-M16 | |||
| 碳钢 | ST | 4.6 | 环保镀锌 | M5-M16 | Yes | |
| 碳钢 | ST | 4.8 | 电镀锌 | M4 | ||
| 不锈钢 | A2 | 本色 | M5-M12 | Yes | ||
| 不锈钢 | A4 | 本色 | M6 | Yes | ||
| 有色金属 | Brass | - | M5-M10 | Yes | ||
| 塑料 | PA 6.6 | - | M6 | Yes |
更多材质
Gallery not found.
| (mm) | M4 | M5 | M6 | M8 | M10 | M12 | M16 | M20 | M24 |
|---|---|---|---|---|---|---|---|---|---|
| P | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2.5 | 3 |
| a(max) | 2.1 | 2.4 | 3 | 4 | 4.5 | 5.3 | 6 | 7.5 | 9 |
| dk(max) | 8 | 11 | 13 | 16 | 20 | 23 | 29 | 35 | 44 |
| dk(min) | 6 | 8 | 10 | 13 | 17 | 20 | 26 | 32 | 41 |
| d1(max) | 7 | 9 | 11 | 12.5 | 16.5 | 19.5 | 23 | 29 | 37.5 |
| d1(min) | 5.5 | 7.5 | 9 | 10.5 | 14.5 | 17.5 | 21 | 27 | 35 |
| H(max) | 20 | 26 | 33 | 39 | 51 | 65 | 73 | 90 | 110 |
| H(min) | 18 | 24 | 30 | 36 | 48 | 62 | 70 | 86 | 106 |
| y(max) | 1.9 | 2.3 | 2.3 | 2.8 | 4.4 | 4.9 | 6.4 | 6.9 | 9.4 |
| y(min) | 1.1 | 1.5 | 1.5 | 2 | 3.6 | 4.1 | 5.6 | 6.1 | 8.6 |
| y1(max) | 2.3 | 2.8 | 3.3 | 4.4 | 5.4 | 6.4 | 7.5 | 8 | 10.5 |
| y1(min) | 1.7 | 2.3 | 2.7 | 3.6 | 4.6 | 5.6 | 6.5 | 7 | 9.5 |
| h(max) | 10.5 | 13 | 17 | 20 | 25 | 33.5 | 37.5 | 46.5 | 56.5 |
| h(min) | 8.5 | 11 | 15 | 18 | 23 | 31 | 35 | 44 | 53.5 |
| k(max) | 4.6 | 6.5 | 8 | 10 | 12 | 14 | 17 | 21 | 25 |
| k(min) | 3.2 | 4 | 5 | 6.5 | 8 | 10 | 13 | 16 | 20 |
