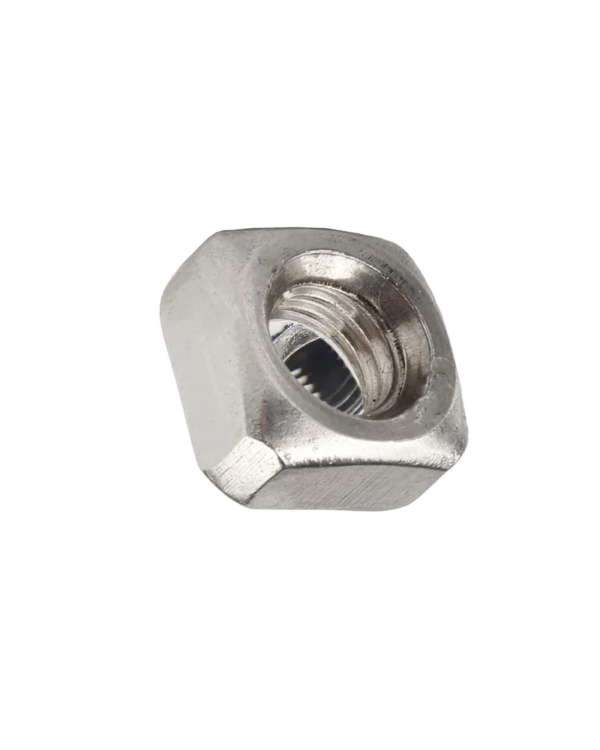

DIN557
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8
- 表面处理 本色, 电镀锌
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 涂层简称 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|---|
| 碳钢 | ST | 5 | Plain | 本色 | M4-M20 | ||
| 碳钢 | ST | 5 | Zinc plated | 电镀锌 | M4-M20 | ||
| 碳钢 | ST | 5 | TZN | 热浸锌 | M8 | Yes | |
| 不锈钢 | A2 | Plain | 本色 | M5-M16 | Yes | ||
| 不锈钢 | A4 | Plain | 本色 | M5-M12 | Yes |
更多材质
Gallery not found.
| (mm) | M5 | M6 | M8 | M10 | M12 | M16 |
|---|---|---|---|---|---|---|
| P | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 |
| e(max) | 11.3 | 14.1 | 18.4 | 22.6 | 25.4 | 33.9 |
| e(min) | 9.93 | 12.53 | 16.34 | 20.24 | 22.84 | 30.11 |
| k(max) | 4 | 5 | 6.5 | 8 | 10 | 13 |
| k(min) | 3.52 | 4.52 | 5.92 | 7.42 | 9.42 | 12.3 |
| s(max) | 8 | 10 | 13 | 16 | 18 | 24 |
| s(min) | 7.64 | 9.64 | 12.57 | 15.57 | 17.57 | 23.16 |
