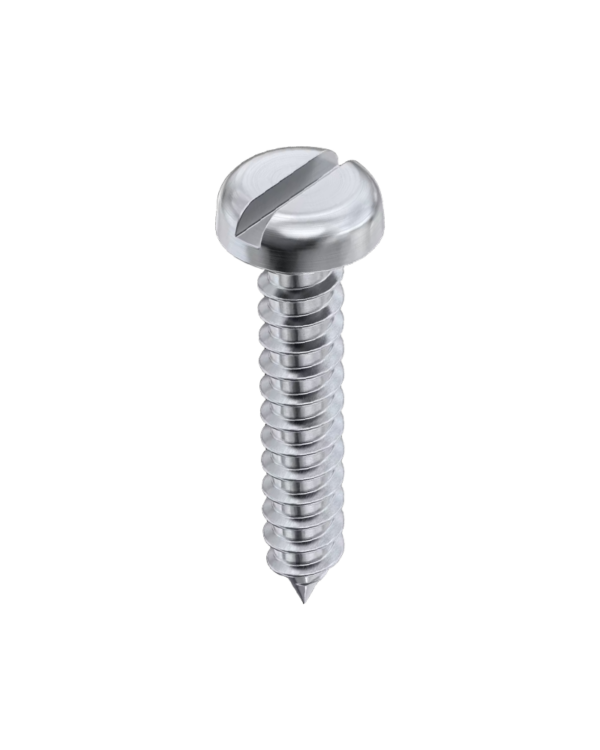

DIN7971
圆头
开槽
全螺纹
圆锥端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 表面处理 本色, 电镀镍, 镀锌
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 涂层简称 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|---|
| 碳钢 | ST | - | Zinc plated | 镀锌 | ST2.2-ST6.3 | ||
| 碳钢 | ST | E2J | 电镀镍 | ST2.2-ST4.8 | |||
| 不锈钢 | A2 | Plain | 本色 | ST2.2-ST5.5 | YES |
更多材质
Gallery not found.
| (mm) | ST2.2 | ST2.9 | ST3.5 | ST3.9 | ST4.2 | ST4.8 | ST5.5 | ST6.3 |
|---|---|---|---|---|---|---|---|---|
| P | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| a(max) | 0.8 | 1.1 | 1.3 | 1.3 | 1.4 | 1.6 | 1.8 | 1.8 |
| dk(max) | 4.2 | 5.6 | 6.9 | 7.5 | 8.2 | 9.5 | 10.8 | 12.5 |
| dk(min) | 3.9 | 5.3 | 6.9 | 7.14 | 7.84 | 9.14 | 10.37 | 12.07 |
| k(max) | 1.35 | 1.75 | 2.1 | 2.25 | 2.45 | 2.8 | 3.2 | 3.65 |
| k(min) | 1.15 | 1.5 | 1.85 | 2 | 2.15 | 2.5 | 2.85 | 3.3 |
| n(min) | 0.66 | 0.86 | 1.06 | 1.06 | 1.26 | 1.26 | 1.66 | 1.66 |
| n(max) | 0.8 | 1 | 1.2 | 1.2 | 1.51 | 1.51 | 1.91 | 1.91 |
| r(max) | 0.3 | 0.4 | 0.5 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 |
| t(min) | 0.55 | 0.75 | 0.95 | 1.05 | 1.15 | 1.35 | 1.55 | 1.8 |
| t(max) | 0.8 | 1 | 1.25 | 1.4 | 1.5 | 1.7 | 1.95 | 2.2 |
