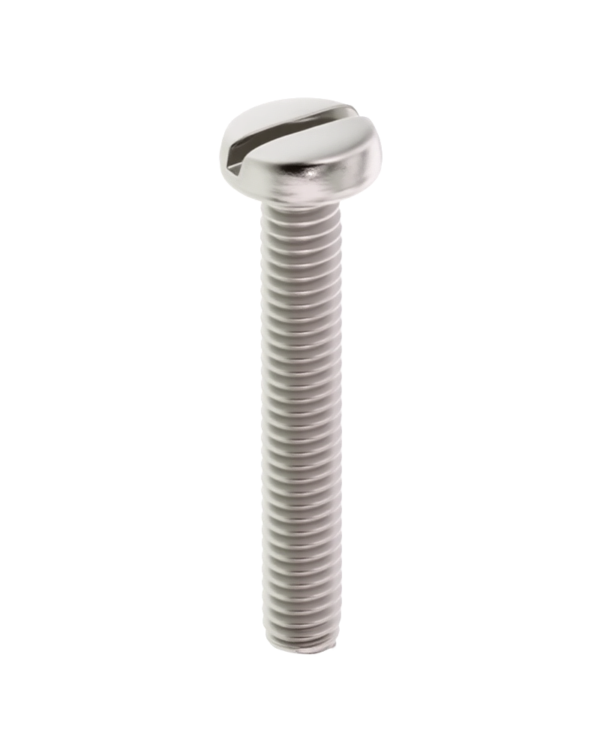

DIN85
圆头
开槽
全螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, A2-70, A4-70
- 表面处理 本色, 电镀锌, 电镀镍
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 4.8 | 本色 | M2.5-M10 | ||
| 碳钢 | ST | 4.8 | 电镀锌 | M2.5-M10 | ||
| 碳钢 | ST | 4.8 | 电镀镍 | M2-M6 | Yes | |
| 不锈钢 | A2 | 70 | 本色 | M1.6-M10 | Yes | |
| 不锈钢 | A4 | 70 | 本色 | M1.6-M10 | Yes | |
| 有色金属 | Brass | - | M2-M6 | Yes | ||
| 有色金属 | Brass | 电镀镍 | M3-M6 | Yes | ||
| 塑料 | PA 6.6 | 塑料 | - | M2.5-M8 | Yes |
更多材质
| (mm) | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|
| P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 |
| dk(max) | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| dk(min) | 5.7 | 6.64 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 |
| da(max) | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 9.2 | 11.2 |
| k(max) | 1.8 | 2.1 | 2.4 | 3 | 3.6 | 4.8 | 6 |
| k(min) | 1.66 | 1.96 | 2.26 | 2.86 | 3.3 | 4.5 | 5.7 |
| n(min) | 0.86 | 1.06 | 1.26 | 1.26 | 1.66 | 2.06 | 2.56 |
| n(max) | 1 | 1.2 | 1.51 | 1.51 | 1.91 | 2.31 | 2.61 |
| r(min) | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.4 | 0.4 |
| t(min) | 0.7 | 0.8 | 1 | 1.2 | 1.4 | 1.9 | 2.4 |
