DIN32501
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, A2-50
- 表面处理 本色, 镀铜

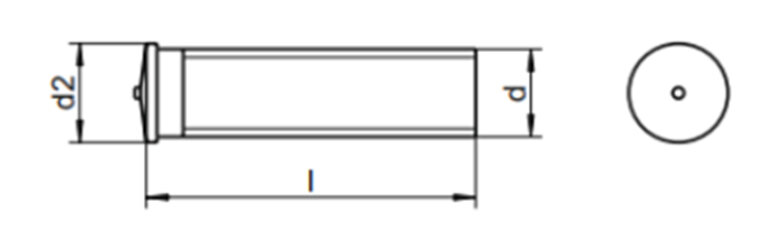

产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 涂层简称 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|---|
| 碳钢 | ST | 4.8 | CU | 镀铜 | M3-M10 | ||
| 不锈钢 | A2 | 50 | Plain | 本色 | M4-M8 | Yes |
更多材质
Gallery not found.
| (mm) | M3 | M4 | M5 | M6 |
|---|---|---|---|---|
| P | 0.5 | 0.7 | 0.8 | 1 |
| dk(max) | 4.7 | 5.8 | 6.7 | 7.7 |
| dk(min) | 4.3 | 5.4 | 6.3 | 7.3 |
| dp(max) | 0.73 | 0.73 | 0.83 | 0.83 |
| dp(min) | 0.57 | 0.57 | 0.67 | 0.67 |
| z(max) | 0.6 | 0.6 | 0.6 | 0.85 |
| z(min) | 0.5 | 0.5 | 0.5 | 0.75 |
| k(max) | 1.4 | 1.4 | 1.4 | 1.4 |
| k(min) | 0.7 | 0.7 | 0.8 | 0.8 |
| a(max) | 1.5 | 1.5 | 2 | 2 |
