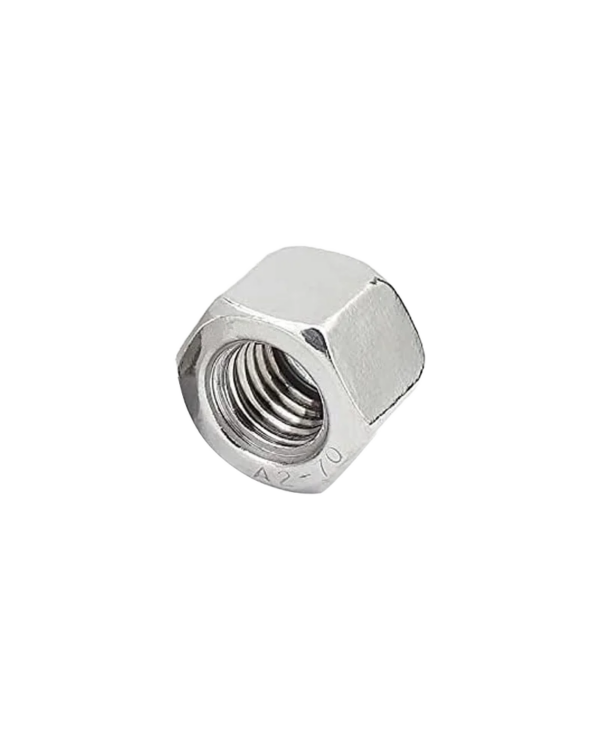

DIN917
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 6
- 表面处理 本色, 电镀锌
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 涂层简称 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|---|
| 碳钢 | ST | 6 | Plain | 本色 | M5-M12 | ||
| 碳钢 | ST | 6 | Zinc plated | 电镀锌 | M4-M30 | ||
| 不锈钢 | A2 | - | Plain | 本色 | M3-M30 | Yes | |
| 不锈钢 | A4 | - | Plain | 本色 | M4-M30 | Yes | |
| 有色金属 | Brass | - | Plain | 本色 | M5-M8 | Yes |
更多材质
Gallery not found.
| (mm) | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|
| P | 0.7 | 0.8 | 1 | 1|1.25 | 1|1.25|1.5 |
| e(min) | 7.66 | 8.79 | 11.05 | 14.38 | 17.77 |
| h(max) | 5.5 | 7 | 9 | 12 | 14 |
| h(min) | 5.2 | 6.64 | 8.64 | 11.57 | 13.57 |
| s(max) | 7 | 8 | 10 | 13 | 16 |
| s(min) | 6.78 | 7.78 | 9.78 | 12.73 | 15.73 |
| t(min) | 4.16 | 4.96 | 6.71 | 9.21 | 10.65 |
| t(max) | 4.64 | 5.44 | 7.29 | 9.79 | 11.35 |
