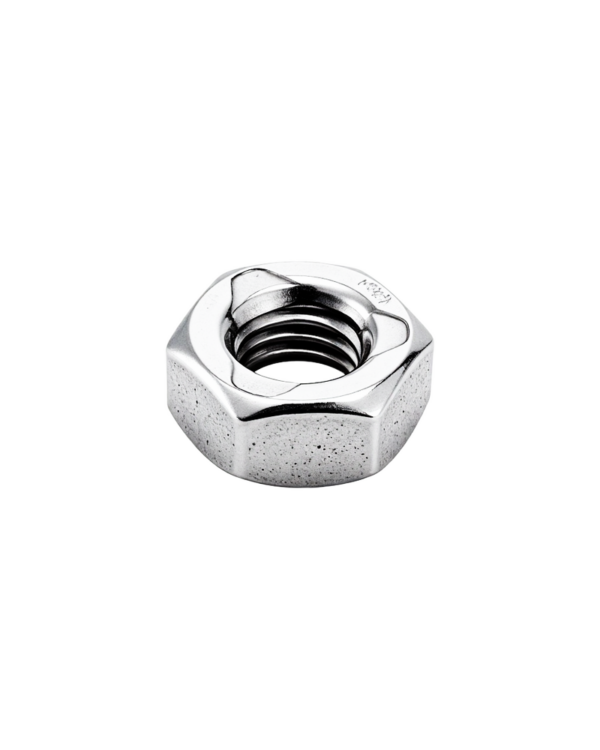

DIN980V
六角头
产品信息
- 产品材质 不锈钢
- 产品标准 德标
- 性能等级 A2-70, A4-80
- 表面处理 本色
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 不锈钢 | A2 | 70 | 本色 | M4-M30 | ||
| 不锈钢 | A4 | 80 | 本色 | M4-M20 |
更多材质
Gallery not found.
| (mm) | M3 | M4 | M5 | M6 | M7 | M8 | M10 | M12 | M14 | M16 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.5 | 0.7 | 0.8 | 1 | 1 | 1|1.25 | 1|1.25|1.5 | 1.25|1.5|1.75 | 1.5|2 | 1.5|2 |
| e(min) | 6.01 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 |
| k(max) | 3.7 | 4.2 | 5.1 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| k(min) | 3.4 | 3.9 | 4.8 | 5.7 | 6.5 | 7.5 | 9 | 11 | 12 | 14 |
| s(max) | 5.5 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 |
| s(min) | 5.32 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 |
