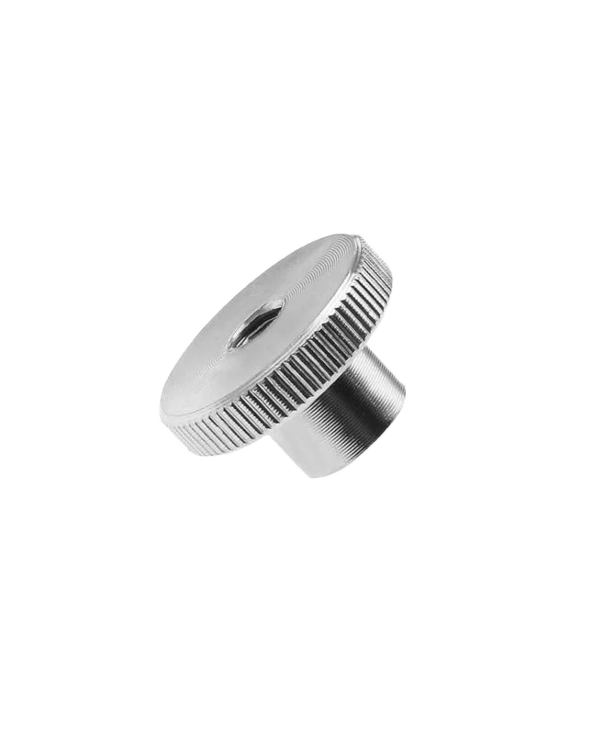

DIN466
圆柱头
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, A2-50
- 表面处理 本色, 电镀锌, 电镀镍
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 涂层简称 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|---|
| 碳钢 | ST | 5 | Plain | 本色 | M3-M10 | ||
| 碳钢 | ST | 5 | Zinc plated | 电镀锌 | M2-M12 | ||
| 不锈钢 | A1 | 50 | Plain | 本色 | M2.5-M10 | Yes | |
| 不锈钢 | A2 | 50 | Plain | 本色 | M2.5 | Yes | |
| 有色金属 | Brass | Plain | - | M6 | Yes | ||
| 有色金属 | Brass | E2J | 电镀镍 | M6-M8 | Yes | ||
| 塑料 | PA 6.6 | Plain | - | M5-M6 | Yes |
更多材质
Gallery not found.
| (mm) | M1 | M1.2 | M1.4 | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.25 | 0.25 | 0.3 | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk max | 5.74 | 6.24 | 7.29 | 7.79 | 9.29 | 11.35 | 12.35 | 14.35 | 16.35 | 20.42 | 24.42 | 30.42 | 36.5 |
| dk min | 5.26 | 5.76 | 6.71 | 7.21 | 8.71 | 10.65 | 11.65 | 13.65 | 15.65 | 19.58 | 23.58 | 29.58 | 35.5 |
| ds max | 2.8 | 3 | 3.5 | 3.8 | 4.5 | 5 | 6 | 7 | 8 | 10 | 12 | 16 | 20 |
| ds min | 2.55 | 2.75 | 3.2 | 3.5 | 4.2 | 4.7 | 5.7 | 6.64 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 |
| h max | 3.5 | 4 | 4.7 | 5 | 5.3 | 6.5 | 7.5 | 8.5 | 9.5 | 11.5 | 15 | 18 | 23 |
| h min | 3.2 | 3.7 | 4.4 | 4.7 | 5 | 6.14 | 7.14 | 8.14 | 9.14 | 11.07 | 14.57 | 17.57 | 22.48 |
| k max | 1.5 | 1.5 | 2 | 2 | 2 | 2.5 | 2.5 | 3 | 3.5 | 4 | 5 | 6 | 8 |
| k min | 1.25 | 1.25 | 1.75 | 1.75 | 1.75 | 2.25 | 2.25 | 2.75 | 3.2 | 3.7 | 4.7 | 5.7 | 7.64 |
