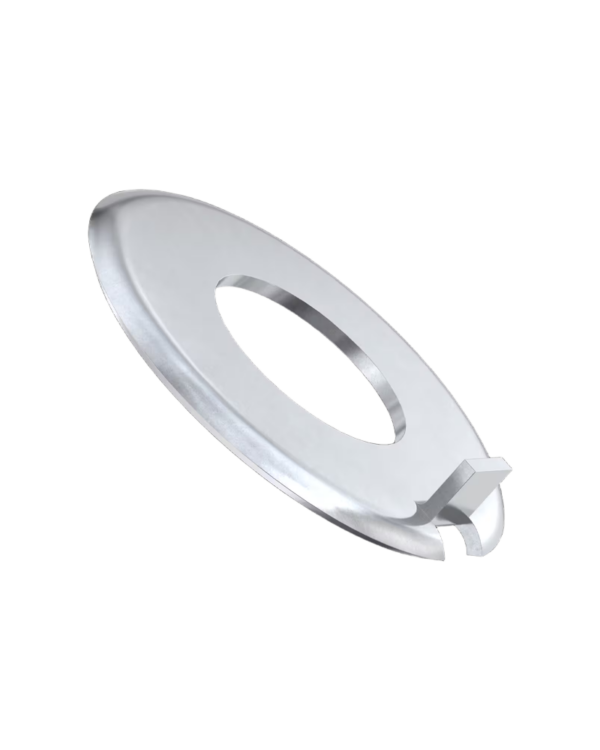

DIN432
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 表面处理 本色, 电镀锌, 镀铜
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| 碳钢 | ST | 本色 | 3.2-104 | Yes | ||
| 碳钢 | ST | 电镀锌 | 3.2-104 | |||
| 碳钢 | ST | 镀铜 | 8.4-21 | |||
| 不锈钢 | A2 | 本色 | 4.3-37 | Yes | ||
| 不锈钢 | A4 | 本色 | 5.3-40 | Yes |
更多材质
| (mm) | Φ3 | Φ3.5 | Φ4 | Φ5 | Φ6 | Φ7 | Φ8 | Φ10 | Φ12 | Φ14 | Φ16 | Φ18 | Φ20 | Φ22 | Φ24 | Φ27 | Φ30 | Φ33 | Φ36 | Φ39 | Φ42 | Φ45 | Φ48 | Φ52 | Φ56 | Φ60 | Φ64 | Φ68 | Φ72 | Φ76 | Φ80 | Φ90 | Φ100 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | 3.2 | 3.7 | 4.3 | 5.3 | 6.4 | 7.4 | 8.4 | 10.5 | 13 | 15 | 17 | 19 | 21 | 23 | 25 | 28 | 31 | 34 | 37 | 40 | 43 | 46 | 50 | 54 | 58 | 62 | 66 | 70 | 74 | 78 | 82 | 93 | 104 |
| dc | 12 | 12 | 14 | 17 | 19 | 19 | 22 | 26 | 30 | 33 | 36 | 40 | 42 | 50 | 50 | 58 | 63 | 68 | 75 | 82 | 88 | 95 | 100 | 105 | 112 | 118 | 125 | 132 | 138 | 145 | 150 | 165 | 185 |
| n | 2.5 | 2.5 | 2.5 | 3.5 | 3.5 | 3.5 | 3.5 | 4.5 | 4.5 | 4.5 | 5.5 | 6.5 | 6.5 | 7.5 | 7.5 | 8.5 | 8.5 | 9.5 | 11 | 11 | 11 | 13 | 13 | 13 | 16 | 16 | 18 | 18 | 18 | 21 | 21 | 23 | 23 |
| L | 4.5 | 4.5 | 5.5 | 7 | 7.5 | 7.5 | 8.5 | 10 | 12 | 13 | 15 | 18 | 18 | 20 | 21 | 23 | 25 | 28 | 31 | 33 | 36 | 38 | 40 | 42 | 45 | 48 | 52 | 55 | 58 | 60 | 62 | 70 | 80 |
| H | 2 | 2 | 2 | 2.5 | 3 | 3 | 4 | 4 | 4.5 | 4.5 | 4.5 | 4.5 | 4.5 | 6.5 | 6.5 | 9.5 | 9.5 | 9.5 | 9.5 | 11 | 11 | 12 | 13 | 13 | 14 | 13.5 | 13.5 | 14 | 14 | 14 | 16 | 15.5 | 15.5 |
| h | 0.4 | 0.4 | 0.4 | 0.75 | 0.75 | 0.75 | 1 | 1 | 1.2 | 1.2 | 1.2 | 1.2 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 1.6 | 2 | 2 | 2 | 2 | 2 | 2 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 |
| d2 | 8 | 8 | 10 | 12 | 14 | 14 | 16 | 20 | 24 | 27 | 30 | 34 | 36 | 43 | 43 | 50 | 55 | 60 | 67 | 74 | 80 | 85 | 90 | 95 | 102 | 108 | 115 | 122 | 128 | 135 | 140 | 155 | 175 |
