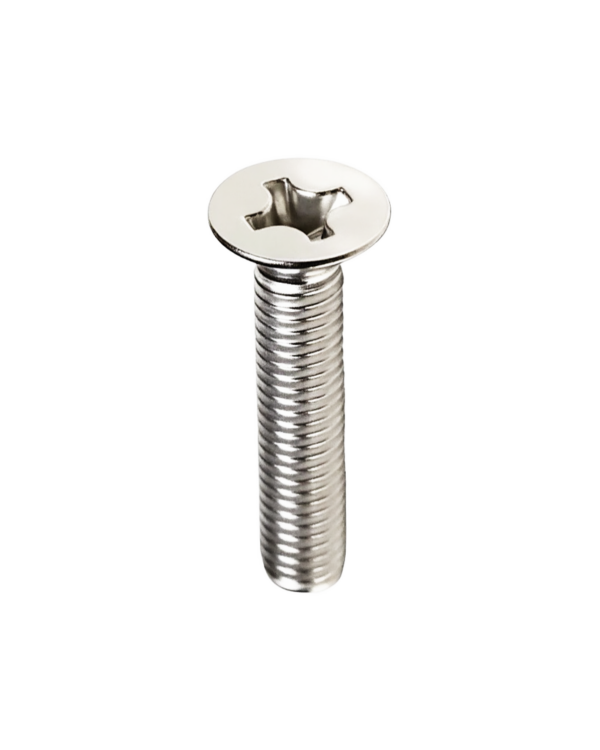

DIN965
沉头
十字槽
全螺纹
平端
产品信息
- 产品材质 不锈钢, 碳钢
- 产品标准 德标
- 性能等级 4.8, 8.8, A2-50, A4-50
- 表面处理 本色, 环保镀锌, 电镀锌, 电镀镍
产品图纸
供货范围
| 材料 | 材质 | 性能等级 | 涂层简称 | 表面处理 | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|---|
| 碳钢 | ST | 4.8 | Plain | 本色 | M1.6-M10 | ||
| 碳钢 | ST | 4.8 | Zinc plated | 电镀锌 | M1.6-M10 | ||
| 碳钢 | ST | 4.8 | E2J | 电镀镍 | M2.5-M6 | Yes | |
| 碳钢 | ST | 4.8 | VZD | 环保镀锌 | M2.5-M10 | Yes | |
| 碳钢 | ST | 8.8 | Plain | 本色 | M3-M8 | ||
| 碳钢 | ST | 8.8 | Zinc plated | 电镀锌 | M2-M8 | ||
| 不锈钢 | A2 | 50 | Plain | 本色 | M1.6-M10 | Yes | |
| 不锈钢 | A4 | 50 | Plain | 本色 | M2-M10 | Yes |
更多材质
Gallery not found.
| (mm) | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk(max) | 3 | 3.8 | 4.7 | 5.6 | 6.5 | 7.5 | 9.2 | 11 | 14.5 | 18 |
| dk(min) | 2.75 | 3.5 | 4.4 | 5.3 | 6.14 | 7.14 | 8.84 | 10.57 | 14.07 | 17.57 |
| k(max) | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.5 | 3 | 4 | 5 |
| No. | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
| M | 1.7 | 2.35 | 2.7 | 2.9 | 3.9 | 4.4 | 4.6 | 6.6 | 8.7 | 9.6 |
| t(max) | 0.91 | 1.25 | 1.55 | 1.8 | 1.9 | 2.4 | 2.6 | 3.3 | 4.4 | 5.3 |
| t(min) | 0.66 | 0.95 | 1.25 | 1.5 | 1.4 | 1.9 | 2.1 | 2.8 | 3.9 | 4.8 |
