DIN965Z
sunken head
Rice slot
Fully threaded
平端
产品信息
- 产品材质 Stainless steel, carbon steel
- 产品标准 德标
- Performance level 4.8, A2-40, A2-50
- surface treatment true color

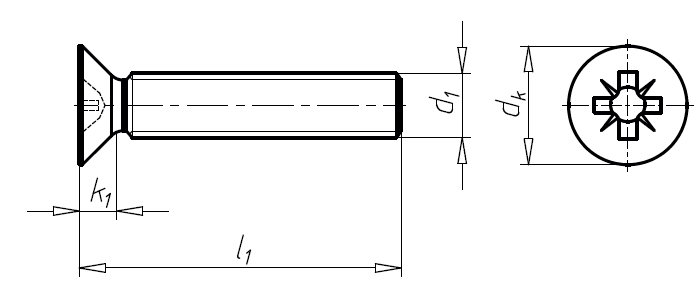

产品图纸
供货范围
| Material | Material | Performance level | surface treatment | 常规供货范围 | RoHS | 其他 |
|---|---|---|---|---|---|---|
| carbon steel | ST | 4.8 | true color | M2-M8 | ||
| carbon steel | ST | 4.8 | 电镀锌 | M2-M10 | ||
| carbon steel | ST | 4.8 | 环保镀锌 | M3-M6 | YES | |
| Stainless steel | A2 | 70 | true color | M1.6-M8 | YES | |
| Stainless steel | A4 | 70 | true color | M2-M8 | YES |
更多材质
* 本页面所示表格数据以DIN 965 Z常规规格供货为主,仅供参考,与产品相关标准、规格、涂层、性能等具体参数，请以我司实际报价和供货为准。
DIN 965 Z和ISO 7046可能略有差异，如需替代使用或有特殊要求, 请参考具体标准内容或来电垂询。
* 符合以下情形，需要与我司销售人员咨询：
本表所示数据仅为常规供货范围，特殊订货产品，请咨询。
涉及企业标准验收、特殊质量协议及要求、特殊证明，请咨询。
| (mm) | M1.6 | M2 | M2.5 | M3 | M3.5 | M4 | M5 | M6 | M8 | M10 |
|---|---|---|---|---|---|---|---|---|---|---|
| P | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1.25 | 1.5 |
| dk(max) | 3 | 3.8 | 4.7 | 5.6 | 6.5 | 7.5 | 9.2 | 11 | 14.5 | 18 |
| dk(min) | 2.75 | 3.5 | 4.4 | 5.3 | 6.14 | 7.14 | 8.84 | 10.57 | 14.07 | 17.57 |
| k(max) | 0.96 | 1.2 | 1.5 | 1.65 | 1.93 | 2.2 | 2.5 | 3 | 4 | 5 |
| No. | 0 | 1 | 1 | 1 | 2 | 2 | 2 | 3 | 4 | 4 |
| M | 1.7 | 2.35 | 2.7 | 2.9 | 3.9 | 4.4 | 4.6 | 6.6 | 8.7 | 9.6 |
| t(max) | 0.91 | 1.25 | 1.55 | 1.8 | 1.9 | 2.4 | 2.6 | 3.3 | 4.4 | 5.3 |
| t(min) | 0.66 | 0.95 | 1.25 | 1.5 | 1.4 | 1.9 | 2.1 | 2.8 | 3.9 | 4.8 |
