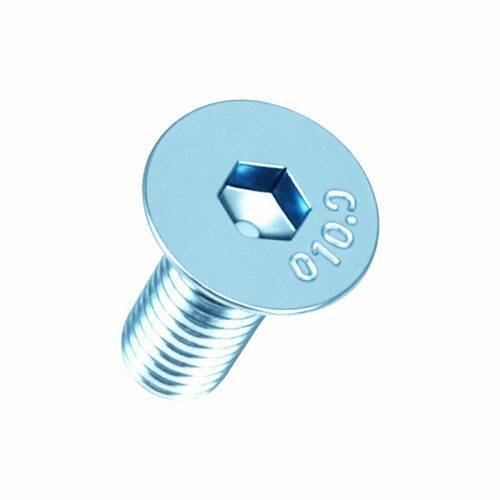

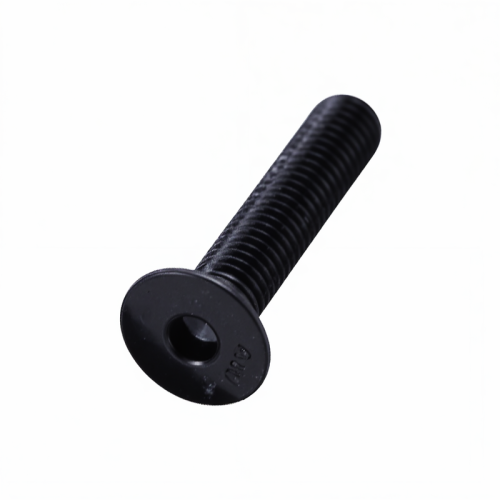

DIN7991
sunken head
Hexagon socket
Fully threaded
平端
产品信息
- 产品材质 Stainless steel, carbon steel
- 产品标准 德标
- Performance level 10.9, 12.9, 8.8, A2-70, A4-70
- surface treatment true color
产品图纸
供货范围
Material | Material | Performance level | surface treatment | 常规供货范围 | RoHS | 其他 |
---|
Material | Material | Performance level | surface treatment | 常规供货范围 | RoHS | 其他 |
---|---|---|---|---|---|---|
carbon steel | ST | 8.8 | true color | M2-M20 | ||
carbon steel | ST | 8.8 | 电镀锌 | M3-M24 | ||
carbon steel | ST | 8.8 | 电镀锌镍合金(黑色) | M3-M8 | YES | |
carbon steel | ST | 8.8 | 非电解锌片涂层 | M6-M20 | YES | |
carbon steel | ST | 8.8 | 电镀锌镍合金带润华 | M3-M16 | YES | |
carbon steel | ST | 10.9 | true color | M2-M36 | ||
carbon steel | ST | 10.9 | 电镀锌 | M6-M20 | ||
carbon steel | ST | 10.9 | 电镀锌镍合金(黑色) | M3-M12 | YES | |
carbon steel | ST | 10.9 | 非电解锌片涂层 | M6-M20 | YES | |
carbon steel | ST | 10.9 | 电镀锌镍合金带润华 | M4-M16 | YES | |
carbon steel | ST | 12.9 | true color | M3-M16 | ||
Stainless steel | A2 | 70 | true color | M2.5-M24 | YES | |
Stainless steel | A4 | 70 | true color | M2.5-M24 | YES |
* 本表所示内六角沉头螺钉数据仅供参考,与产品相关的标准、规格、涂层、性能等具体参数,请以我司实际报价和供货为准。
本页面内六角沉头螺钉以DIN 7991/ISO 10642常规供货为主,二者标准在尺寸方面可能存在差矣,若替代使用请咨询。
* 符合以下情形,需要与我司销售人员咨询:
如需订购其他近似标准产品如GB/T 70.3,请咨询。
本表所示数据仅为常规供货范围,特殊订货产品,请咨询。
涉及企业标准验收、特殊质量协议及要求、特殊证明,请咨询。
(mm) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
---|
(mm) | M3 | M4 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M18 | M20 | M22 | M24 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
P | 0.5 | 0.7 | 0.8 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 |
dk(max) | 6 | 8 | 10 | 12 | 16 | 20 | 24 | 27 | 30 | 33 | 36 | 36 | 39 |
dk(min) | 5.7 | 7.64 | 9.64 | 11.57 | 15.57 | 19.48 | 23.48 | 26.48 | 29.48 | 32.38 | 35.38 | 35.38 | 38.38 |
e(min) | 2.3 | 2.87 | 3.44 | 4.58 | 5.72 | 6.86 | 9.15 | 11.43 | 11.43 | 13.72 | 13.72 | 16 | 16 |
k(max) | 1.7 | 2.3 | 2.8 | 3.3 | 4.4 | 5.5 | 6.5 | 7 | 7.5 | 8 | 8.5 | 13.1 | 14 |
s(min) | 2.02 | 2.52 | 3.02 | 4.02 | 5.02 | 6.02 | 8.025 | 10.025 | 10.025 | 12.032 | 12.032 | 14.032 | 14.032 |
s(max) | 2.1 | 2.6 | 3.1 | 4.12 | 5.14 | 6.14 | 8.175 | 10.175 | 10.175 | 12.212 | 12.212 | 14.212 | 14.212 |
t(max) | 1.2 | 1.8 | 2.3 | 2.5 | 3.5 | 4.4 | 4.6 | 4.8 | 5.3 | 5.5 | 5.9 | 8.8 | 10.3 |
t(min) | 0.95 | 1.55 | 2.05 | 2.25 | 3.2 | 4.1 | 4.3 | 4.5 | 5 | 5.2 | 5.6 | 8.44 | 9.87 |
